概述

電纜循環加熱試驗系統基于導體感應電流法試驗原理設計而成，主要應用于電力金具、電纜及其相關附件的出廠試驗、型式試驗及預鑒定試驗。加熱電流可達8000A，選擇專用熱電偶測量電纜的外護套、金屬屏蔽層和導體溫度，通過光纖將溫度數據信號傳輸至控制測量系統?？刂茰y量系統功能按照IEC62067和IEC60840規定的要求設置，測量分析采用無紙記錄儀或工控機集成系統，系統配置多個測量溫度點，可以根據用戶需要增減測量溫度點。

特點

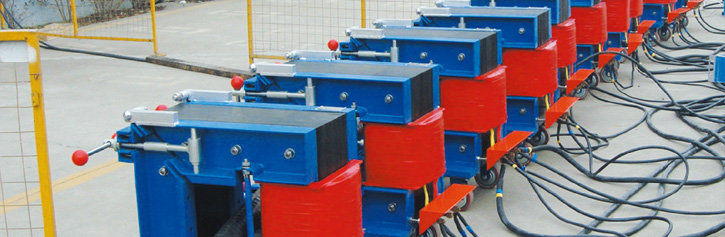

• 大電流變壓器采用口字形鐵芯側面45°角斜開口，便于試品安裝

• 系統采用低壓無功自動補償裝置，降低電源容量，節省能源

• 采用硬件及軟件保護，保證試品在長時間（8760h）及疊加試驗過程中穩定、可靠、安全運行

• 采用光纖通訊，可以有效地防止過電壓導致控制系統損壞，確保人身及設備安全

• 配備以太網口，可遠程監控

系統組件

• 開關柜

• 調壓器

• 無功自動補償裝置

• 大電流變壓器

• 電流互感器

• 溫度測量裝置

• 控制測量系統

選件

• 高壓電纜連接部件

• 電流互感器
